AEB CCR测试

AEB CCR测试

一、VUT与GVT试验中数据采集和记录设备的精度为以下要求：

（1）VUT、GVT速度精度0.1Km/h

（2）VUT、GVT横向和纵向位置精度0.03m

（3）VUT、GVT横摆角速度精度0.1°/s

（4）VUT、GVT纵向加速度精度0.1m/s²

（5）VUT方向盘角速度0.1°/s

二、AEB CCR 测试场景说明

进行FCW系统试验时，在T_FCW之后1.2s施加制动。制动特性曲线由厂家提供，200ms内完成制动行程，最大速率400mm/s，在非紧急制动情况下，产生的制动减速度在-4m/s²至-4.25m/s²范围内。若减速度超过该范围或企业没有提供制动力特性曲线，按照《C-NCAP管理规则》中C.6.1.7.8中的过程进行施加制动力。

三、试验工况

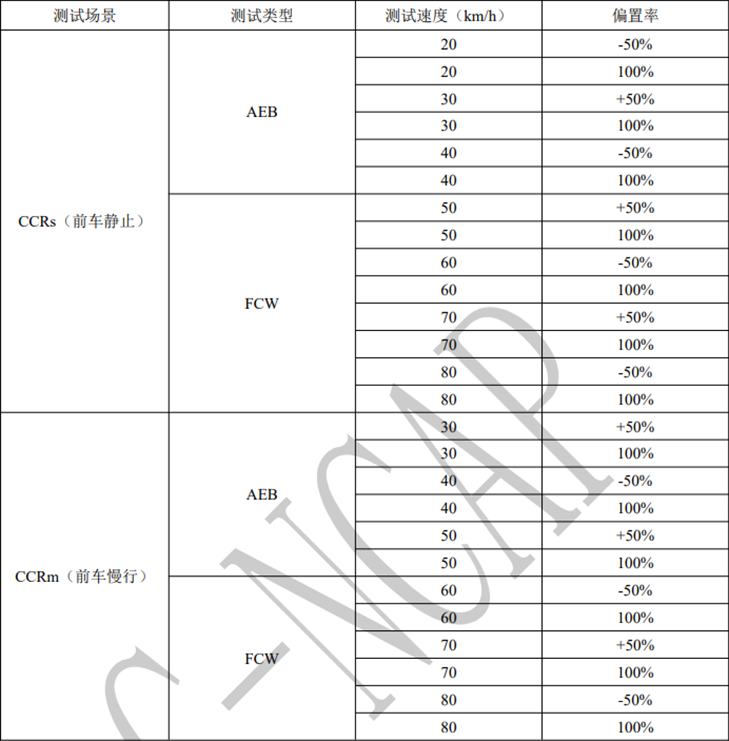

如图1所示。

四、单次试验结束条件

以下条件之一发生时，试验结束：

（1）VVUT=0km/h；

（2）V_VUT＜V_GVT，并且本次试验没有碰撞的可能；

（3）VUT 与 GVT 之间发生接触。

五、测试场景结束条件

如果VUT的速度减少量＜5km/h或V_impact＞50km/h，终止本测试场景试验。

图1 AEB CCR试验工况
